Manipulação
Construir objetos é apenas o primeiro passo. Depois de construídos, precisamos ser capazes de manipulá-los.
Pense novamente no artista de Stop-motion. Depois de fabricar personagens, cenários e objetos, ele precisa posicioná-los corretamente para criar cada cena da história. Um personagem pode estar em pé, sentado, correndo, olhando para cima ou para baixo. Um veículo pode estar virado para qualquer direção. Tudo depende da capacidade do artista de controlar a posição e a orientação dos elementos da cena.
Com o desenhista acontece exatamente a mesma coisa.
Não basta saber construir um objeto. É necessário saber movê-lo, girá-lo, incliná-lo e posicioná-lo livremente no espaço. Quanto maior for esse controle, maior será sua capacidade de criar desenhos sem depender de referências.
Orientação
Para manipular um objeto é necessário saber como ele está orientado no espaço.
Orientação é a capacidade de identificar para onde um objeto está apontando e como suas dimensões estão organizadas.
Todo objeto possui características que nos ajudam nessa tarefa:
Possui largura, altura e profundidade.
Está sempre em perspectiva.
Possui tamanho, posição e orientação.
Possui frente, trás, laterais, topo e base.
Pode fazer parte de estruturas mais complexas.
Quando o desenhista perde essas referências, passa a sentir dificuldade para construir e manipular os objetos. Por outro lado, quando consegue identificá-las claramente, torna-se muito mais fácil desenhar qualquer forma sob qualquer ângulo.
Referências
Para se deslocar em qualquer ambiente, primeiro precisamos saber onde estamos.
No mundo real utilizamos pontos de referência para nos localizar. Uma pessoa identifica sua posição através de ruas, edifícios, monumentos, placas e outros elementos conhecidos.
No desenho acontece exatamente a mesma coisa.
Para manipular objetos no espaço, precisamos criar referências que nos permitam identificar direções, posições e orientações. Sem essas referências, o espaço torna-se confuso e difícil de compreender.
O Mergulho na Matrix
Aqui acontece uma mudança importante na maneira de pensar.
Quando desenhamos sobre o papel, temos a sensação de que estamos apenas movendo o lápis para cima, para baixo, para a esquerda ou para a direita. Afinal, o papel é uma superfície bidimensional.
Mas o objeto que estamos construindo não existe no papel.
Ele existe no espaço tridimensional que estamos simulando.
Por isso, em determinado momento do aprendizado, o desenhista precisa parar de pensar no papel e começar a pensar no espaço.
É isso que chamo de mergulho na Matrix.
A partir desse momento, o papel deixa de ser a principal referência. O desenhista passa a enxergar os objetos como estruturas tridimensionais ocupando um espaço tridimensional imaginário.
Mudando o Referencial

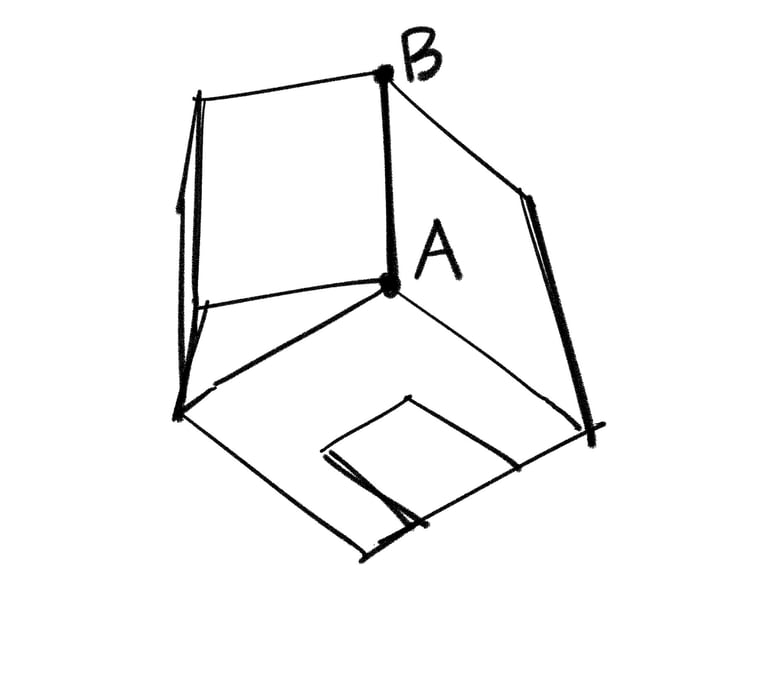

Observe este desenho da casa.
Quando analisamos o segmento que vai do ponto A ao ponto B utilizando o papel como referência, percebemos um movimento vertical.
Porém, quando utilizamos o próprio objeto como referência, percebemos algo diferente.
Nesse caso, o deslocamento não acontece para cima. Ele acontece na direção da profundidade do objeto.
O lápis continua percorrendo exatamente a mesma linha sobre o papel. O que muda é a forma como interpretamos esse movimento.
Esse é um dos segredos mais importantes do desenho tridimensional.
O iniciante pensa nas bordas do papel.
O desenhista pensa nas dimensões do objeto.
Quando conseguimos abandonar o papel como única referência e passamos a enxergar as relações espaciais dos objetos, começamos a desenvolver uma verdadeira percepção tridimensional.
5.1. Relações do objeto
O objeto possui três tipos de relação:
1 - Objeto -> Espaço
2 - Objeto -> Objeto
3 - Objeto -> Outros Objetos.
Essas formas de relacionamento vão ditar a razão de existência de qualquer objeto na cena ao influenciar sua:
POSIÇÃO, ORIENTAÇÃO e ESCALA.
OBJETO → ESPAÇO
A relação OBJETO → ESPAÇO reúne tudo o que conecta o objeto ao espaço em que ele está inserido. Ela define sua posição, distância, enquadramento, direção e o espaço que ocupa na composição. Essa relação determina onde o objeto existe dentro do desenho e como ele se organiza em relação aos limites da cena.
OBJETO → OBJETO
A relação OBJETO → OBJETO reúne todas as informações que existem dentro do próprio objeto. São elas que definem sua estrutura, orientação, volume e profundidade. Mesmo quando dois objetos possuem a mesma silhueta, diferenças em suas faces e detalhes internos fazem com que sejam percebidos como objetos distintos. Essa relação trata exclusivamente da construção tridimensional do objeto.
OBJETO → OUTROS OBJETOS
A relação OBJETO → OUTROS OBJETOS reúne tudo o que acontece entre os objetos de uma cena. Posição, escala, orientação, distância, sobreposição e alinhamento alteram a forma como cada objeto é percebido. Essa relação organiza a composição e define a interação, a proporção e a importância de todos os elementos do desenho.
Referências
Para orientar e manipular um objeto no espaço, o desenhista precisa criar referências visuais que indiquem claramente sua direção e sua posição.
A principal delas é a linha média, uma linha traçada sobre a superfície do objeto que funciona como uma bússola visual, indicando para onde ele está apontando. Em rostos, personagens, cilindros, esferas e outras formas orgânicas, essa linha é indispensável para evitar confusões de orientação.
Além da linha média, utilizamos um eixo e um pivô. O eixo indica a direção em torno da qual o objeto pode girar, enquanto o pivô representa o ponto de apoio ou de rotação. São essas referências que permitem inclinar, girar e reposicionar objetos de maneira controlada dentro do espaço.
Também podemos utilizar arcos de movimento, que ajudam a visualizar o raio de ação de uma rotação ou deslocamento. Eles funcionam como guias que mostram os possíveis caminhos que um objeto pode percorrer ao se movimentar.
Essas referências tornam-se especialmente importantes em objetos curvos, como esferas, cilindros, personagens, animais e outras formas orgânicas. Enquanto um cubo possui arestas que facilitam a leitura de sua orientação, formas arredondadas dependem dessas linhas auxiliares para que possamos compreender sua posição no espaço.
A orientação é uma das habilidades mais importantes que um desenhista pode desenvolver. Ela é o que permite construir, girar, deformar e reposicionar objetos livremente, sem depender de referências externas.
Por isso, se em algum momento você sentir dificuldade para compreender a orientação dos objetos, pare e estude esse conceito antes de avançar. Grande parte da capacidade de desenhar qualquer coisa está diretamente relacionada à capacidade de entender para onde os objetos estão apontando e como estão organizados no espaço.
Elementos usados como referência na orientação de objetos:
Eixo , Linha média, Pivô, Arco.
5.2. Eixo - giro - orientação
O eixo é uma linha imaginária que atravessa a massa de um objeto e serve como referência para sua construção e orientação no espaço.
Enquanto a linha média normalmente é desenhada sobre a superfície do objeto, indicando a direção de uma face visível, o eixo encontra-se no interior da estrutura, funcionando como uma espécie de esqueleto ou espinha dorsal. Ele representa a direção principal do objeto e ajuda a compreender como sua forma está organizada no espaço.
O eixo não precisa ser necessariamente reto. Em objetos orgânicos, como personagens, animais ou plantas, ele pode acompanhar as curvas naturais da estrutura, percorrendo toda a extensão do corpo e servindo como guia para sua construção.
Além de auxiliar na construção, o eixo também desempenha um papel fundamental na manipulação dos objetos. É em torno dele que podemos imaginar rotações, inclinações e mudanças de orientação. Por isso, compreender os eixos é essencial para quem deseja desenhar objetos sob diferentes pontos de vista.
Todo objeto possui três eixos potenciais, correspondentes às três dimensões do espaço: largura, altura e profundidade. Assim como as dimensões, esses eixos são perpendiculares entre si e funcionam como referências para indicar as direções nas quais o objeto pode ser construído, movimentado ou girado.
Na prática, nem sempre será necessário desenhar os eixos explicitamente. Com o desenvolvimento da percepção espacial, o desenhista passa a enxergá-los mentalmente durante a construção dos objetos. Ainda assim, sempre que houver dificuldade para compreender a orientação ou o giro de uma forma, desenhar seus eixos pode ser uma excelente ferramenta de apoio.
Pense no eixo como a estrutura invisível que mantém o objeto organizado no espaço. Quanto melhor você compreender seus eixos, mais fácil será controlar sua orientação, suas rotações e suas deformações.
5.3. Linha média - face - simetria
A linha média é uma linha de referência traçada no centro de uma face para indicar sua orientação no espaço. Sua principal função é mostrar para qual direção a superfície está apontando, permitindo ao desenhista compreender e controlar a posição do objeto durante sua construção.
Esse recurso é especialmente útil em formas arredondadas e orgânicas, onde a ausência de arestas torna mais difícil perceber a orientação da superfície. Em objetos como esferas, cilindros, cabeças, personagens e animais, a linha média funciona como uma bússola visual, ajudando a identificar a direção da face e facilitando sua manipulação.
Além de indicar orientação, a linha média também auxilia na construção da simetria. Quando um objeto possui lados semelhantes, ela atua como uma referência central que divide a forma em partes organizadas, tornando mais fácil posicionar elementos de maneira equilibrada.
No desenho da cabeça humana, por exemplo, a linha média é frequentemente utilizada para indicar a direção do rosto e servir de referência para o posicionamento dos olhos, nariz, boca e demais elementos faciais. Conforme a cabeça gira, a linha média também se desloca, revelando imediatamente a nova orientação da face.
Por essa razão, a linha média é uma das ferramentas mais importantes para a construção e manipulação de objetos. Sempre que houver dúvida sobre para onde uma forma está apontando, desenhar uma linha média geralmente será a maneira mais rápida e eficiente de recuperar a orientação espacial.
5.4. Pivô - direção
O pivô é o ponto em torno do qual um objeto gira. Ele funciona como uma referência de articulação, permitindo controlar mudanças de direção e orientar corretamente os objetos no espaço.
Sempre que um objeto muda sua orientação, existe um pivô real ou imaginário servindo como centro desse movimento. Compreender sua posição ajuda o desenhista a visualizar rotações, inclinações e deslocamentos de maneira mais precisa.
O conceito de pivô é especialmente importante quando trabalhamos com estruturas hierárquicas, ou seja, quando um objeto está conectado a outro. É o que acontece no corpo humano, onde braços, pernas, mãos, dedos e outras partes se articulam através de pontos de giro. Cada segmento possui seu próprio pivô e pode mudar de direção em relação ao segmento ao qual está conectado.
Podemos imaginar o pivô como a dobradiça de uma porta. A porta se movimenta, mas a dobradiça permanece como referência para o giro. Da mesma forma, no desenho, o pivô indica onde a mudança de direção acontece e ajuda a prever o movimento das formas no espaço.
Ao identificar corretamente os pivôs de um objeto, torna-se muito mais fácil construir poses, movimentar personagens e controlar a orientação de estruturas complexas. Por isso, o pivô é uma das principais ferramentas de manipulação espacial utilizadas pelo desenhista.
Sempre que um objeto girar, pergunte-se: "Onde está o pivô desse movimento?". A resposta geralmente revelará a lógica da construção e facilitará o controle da direção e da orientação da forma.
5.5. Arco - raio de ação
Quando um objeto gira em torno de um pivô, sua extremidade percorre uma trajetória curva. Essa trajetória é chamada de arco e representa visualmente o caminho que o objeto pode percorrer durante sua rotação.
O arco funciona como uma referência de movimento e orientação. Ao desenhá-lo, conseguimos prever a posição futura do objeto, compreender os limites do seu deslocamento e visualizar seu raio de ação dentro do espaço.

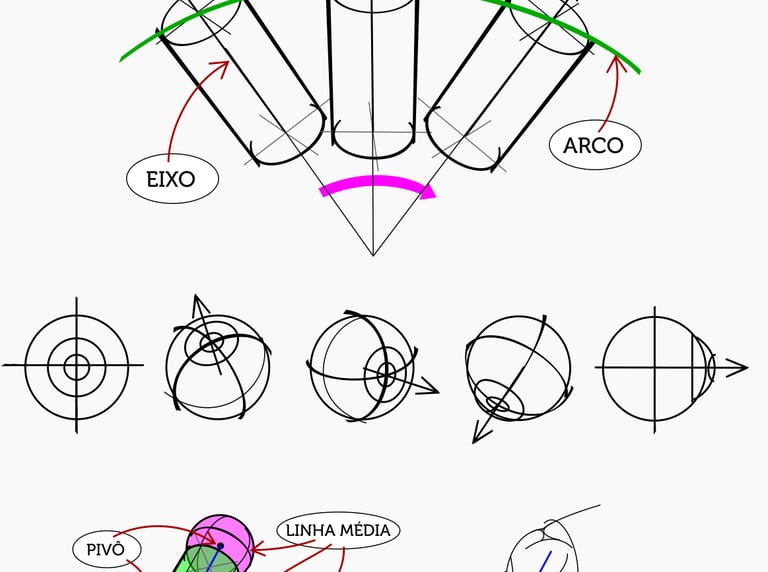

Observe a ilustração. O cilindro está girando em torno de um pivô localizado em sua base. À medida que sua orientação muda, o eixo do objeto acompanha esse movimento, percorrendo um arco. Embora a posição do pivô permaneça fixa, a direção do objeto pode variar continuamente ao longo dessa trajetória.
Essa ferramenta é especialmente útil na construção de personagens, membros articulados, máquinas e qualquer objeto que possua partes móveis. Braços, pernas, dedos, pescoços e caudas, por exemplo, costumam seguir trajetórias em arco durante seus movimentos.
Além de ajudar a prever posições, o arco permite ao desenhista manter proporções corretas durante as rotações. Em vez de tentar adivinhar onde o objeto estará após um giro, basta utilizar o arco como guia para localizar sua nova orientação.
Sempre que um objeto girar, procure identificar três elementos:
Pivô – o ponto onde o giro acontece.
Eixo – a direção principal do objeto.
Arco – o caminho percorrido durante a rotação.
Esses três elementos trabalham em conjunto e formam a base para a manipulação de objetos no espaço. Quanto melhor o desenhista compreender essa relação, maior será sua capacidade de criar movimentos, poses e orientações de forma precisa e convincente.
